隨著著生活水平的不斷提高，人們對服裝品質和舒適度的要求越來越高。尤其是戶外運動的流行，使得人們對防水性能的需求也越來越迫切。
防滲透：真正的防水衛士
說起防水，很多人首先想到的是“防潑水”。其實，這是面料防水的基礎版。通過在面料中加入疏水性化合物，讓纖維表面變得像荷葉一樣，水分子只能在上面滾動滑落，無法滲透。想象一下，雨滴落在你的外套上，不是滲透進去，而是像跳華爾茲一樣優雅滑落，是不是超酷？但請注意，防潑水并非完全防水，長時間淋雨或水壓增大時，仍有可能滲水。
實際上，真正的防水也應該包括抵抗水滲透的能力。如果說防潑水是初級防護，那么防滲透就是防水界的“鋼鐵俠”。它通過在面料表面或底層形成一層堅不可摧的防水屏障，徹底隔絕水的滲透。無論是涂層技術還是層壓工藝，都能讓面料擁有超乎想象的防水能力，甚至能抵擋住3000mm水柱以上的壓力！
這種真防水面料不僅持久耐用，還經得起洗滌和時間的考驗，讓你在暴雨中也能自信滿滿，優雅前行。
防水的影響因素
織物的防水性能是指織物具有阻止水潤濕或穿透的能力。因此織物的防水性包括抗濕性能和抗滲透（靜水壓）性能。對于織物的防水和透水性，總體上來說主要有3個主要因素：
1、纖維表面的浸潤性
當纖維的接觸角θ<90°時，纖維集合體材料是一個導水材料，結構緊密只會導致更多的毛細孔芯吸導水。當纖維θ>90°時，纖維具有防水特征，當織物結構越緊密(即孔隙越小)時，防水效果越好。因此，織物只有在已知纖維的接觸角時，才較好討論其防水或透水性。
2、織物的涂層
在織物表面涂上一層不透水、不溶于水的連續薄膜層，降低了織物的透水性，織物因此不透氣。其不太適用于衣物，但可用于篷蓋布或雨披等。若采用防水、多微孔的涂層膜，可形成防水性優良，且透水、透氣性好的涂層織物。
3、環境
拒水織物或涂層織物大多是不吸濕纖維或涂層材料制成，因此相對濕度的變化不會影響其防水性能。而導水織物，大多為吸濕纖維材料。相對濕度增大，纖維吸濕增強，纖維膨脹而毛細作用增強，故織物的導水性增強。溫度的影響與濕度相同。因此環境對導水織物有很大的影響。
防水性能測試：科學驗證，品質保證
織物防水指標在國內外有許多個檢測標準，本文將主要介紹對比國標GB&日標JIS織物防水性能標準，幫助各位讀者更好地了解織物的各項防水性能。
中國國家織物防水性能的表征方式主要有抗靜水壓、沾水（噴淋）和淋雨測試。而日本標準JIS L 1092:2009《紡織品 防水性試驗方法》是在沾水法的基礎上進行評價的。各種測試方法以及評價標準如下：
①檢測方法:靜水壓法
耐靜水壓是防水透濕織物的重要指標之一，它是指水通過織物時所遇到的阻力，用于表征織物抵抗被水滲透的程度。在標準大氣壓條件下，織物的一側承受持續上升的水壓，直到織物背面滲出規定數量的水滴為止，此時測得的水的壓力值即為靜水壓。該方法所測得的結果，不僅與織物防水性有關，而且與織物本身的性質有關。織物能承受的靜水壓越大，防水性或抗滲漏性越好。

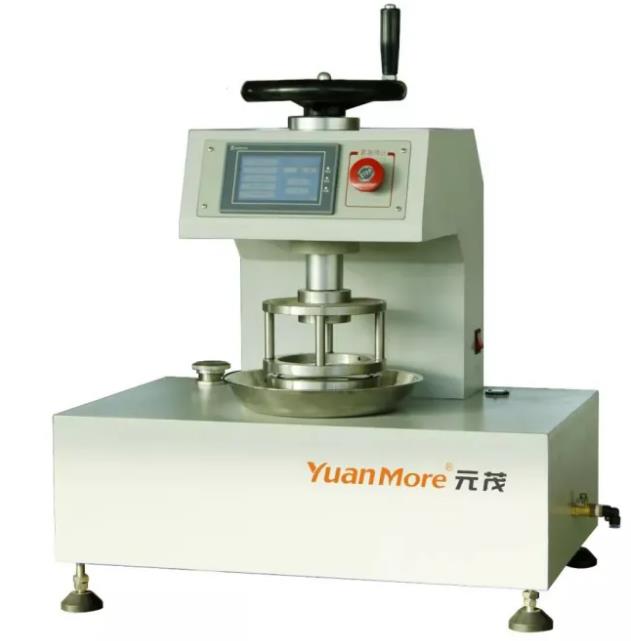

儀器：
檢測原理：
以織物承受的靜水壓來表示水透過織物所遇到的阻力。在標準大氣條件下，試樣的一面承受持續上升的水壓，直到另一面出現三處滲水點出現時的壓力值，并以此評價試樣的防水性能。
國家標準GB/T 4744-2013 《紡織品 防水性能的檢測和評價 靜水壓法》中對防水性能的評價標準如下：
②檢測方法:沾水法
沾水等級可用于表征織物表面抵抗被水潤濕的程度。沾水測試是在一定條件下，水從一定的高度和角度向待測織物（緊繃狀）連續滴水或噴水，噴淋停止后，織物正面朝下呈水平狀輕輕敲打，然后通過觀察試樣表面的水漬狀態，測定織物沾水性能。

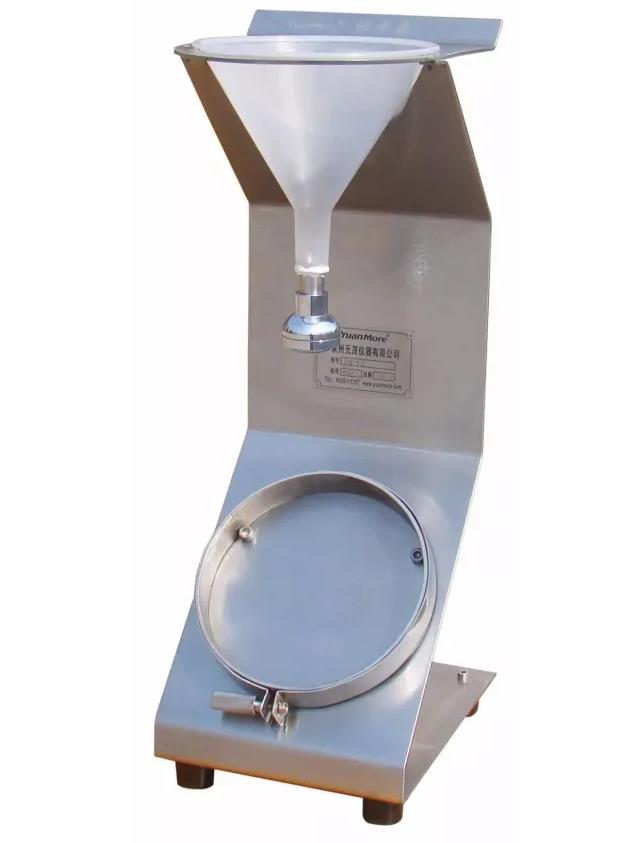

儀器：
檢測原理：
將試樣安裝在環形夾持器上，保持夾持器與水平成45°,試樣中心位置距噴嘴下方一定的距離。用一定量的蒸餾水或去離子水噴淋試樣。噴淋后，通過試樣外觀與沾水現象描述及圖片的比較，確定織物的沾水等級，并以此評價織物的防水性能。
其中，國家標準GB/T 4745-2012 《紡織品 防水性能的檢測和評價 沾水法》中對防水性能的評價標準如下表所示：

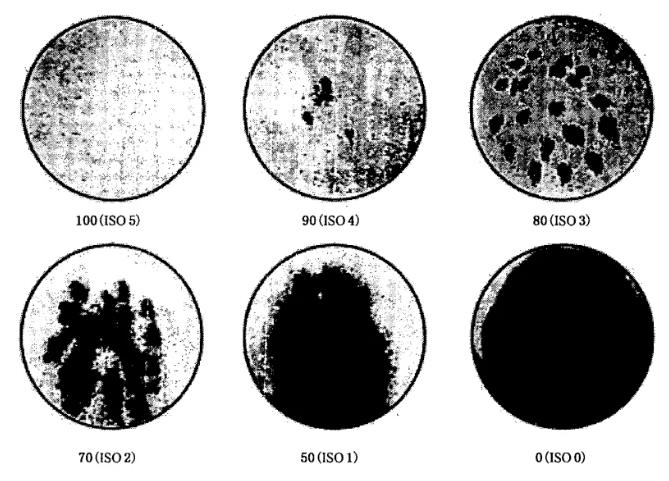

注：方法附帶0、1、2、3、4、5級判定樣照
日標JIS L 1092:2009《紡織品 防水性試驗方法》沾水等級和防水性能評價如下：
|
沾水等級
|
沾水現象描述
|
|
1級
|
整個表面均呈現潤濕狀態
|
|
2級
|
一半表面潤濕，呈現小面積的單個潤濕點滲透布面的狀態
|
|
3級
|
表面上呈現小面積的單個水滴狀潤濕點
|
|
4級
|
表面未見潤濕，但附著了小水滴
|
|
5級
|
表面未見潤濕，也沒有水滴附著
|
注：方法附帶0、1、2、3、4、5級判定樣照
③檢測方法:淋雨法
GB/T 14577-1993織物拒水性測定 邦迪斯門淋雨法，是模擬大雨時，測試織物露在空氣中的拒水性。這個方法適用于任何經過或未經過拒水整理的織物。淋雨試驗用于表征織物抵抗被水潤濕和滲透的性能，特別適用于防水性能較強的織物，因為它是測試織物抵抗一定沖擊強度噴淋水的滲透性的方法。此標準適用于評價織物在運動狀態下經受陣雨的拒水性整理工藝效果。

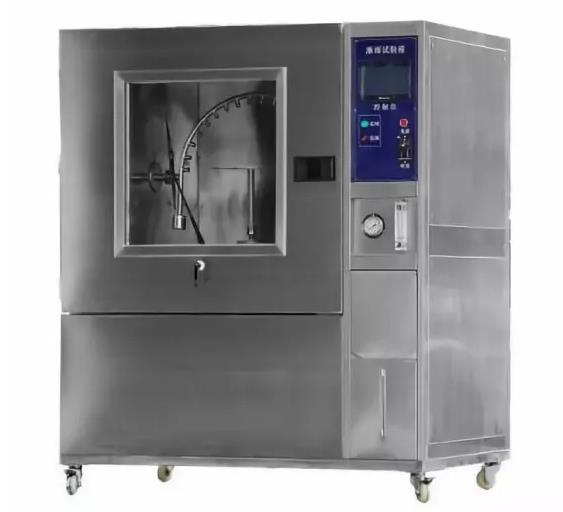

儀器：
檢測原理：
將背面附有吸水紙（質量已知）的試樣在規定條件下用水噴淋5min，然后重新稱量吸水紙的質量，通過吸水紙質量的增加來測定試驗過程中滲過試樣的水的質量。
用參比樣照按照如下5級標準目測評定濕試樣的拒水性：
|
拒水等級
|
拒水現象描述
|
|
1級
|
整個表面潤濕
|
|
2級
|
部分潤濕
|
|
3級
|
部分試樣沾上水珠
|
|
4級
|
形成大水珠
|
|
5級
|
小水珠快速滴下
|

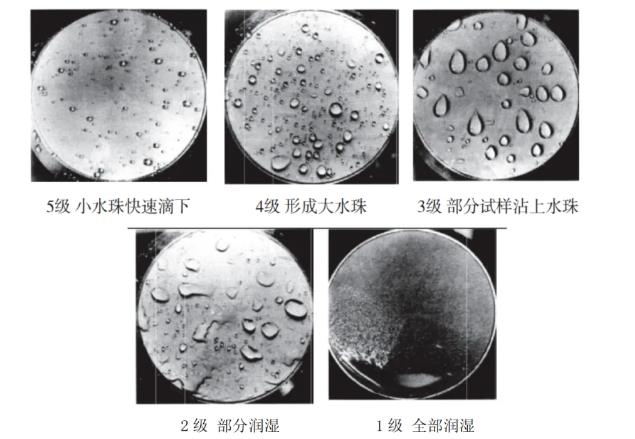

注：方法附帶1、2、3、4、5級判定樣照
面料防水的后整工藝
用防水劑整理布料，在防水劑的作用下，織物表面形成一層保護膜，使織物具有疏水性，防止水分子穿過織物表面，從而達到防水效果。
常見的防水助劑：
①C6、C8一類含氟防水助劑
②無氟防水助劑及生物基防水劑一類環保助劑
環保新選擇-無氟防水整理劑SH
隨著環保意識的提升，傳統含氟防水劑逐漸退出舞臺，取而代之的是更加環保的無氟防水整理劑。例如，由潔爾爽研發的無氟防水整理劑SH，具有其他無氟防水劑無法達到的防水效果，甚至用于磨毛布仍能具有良好的防水效果！在賦予織物優良的耐久拒水性能的同時,賦予織物優良的手感、耐褶皺及滑爽性能和良好的透氣性能，適用于開發納米無氟環保綠色防水紡織品，制造男女外套、休閑裝、工作服、家紡和產業用紡織品。
一、基本性質：
|
產品型號
|
SH-A
|
SH-B
|
|
外觀
|
乳白色液體
|
淡桔紅色液體
|
|
含固量
|
30±2%
|
30±2%
|
|
有效成分
|
改性樹脂水溶液
|
催化交聯劑
|
|
離子型
|
非離子
|
|
穩定性
|
離心3000R/min，30min不分層
|
|
適用織物
|
棉、滌棉、羊毛、尼龍織物、丙綸織物、維綸
|
二、使用方法：
1．參考配方：
SH-A：10-30克/升
SH-B：10-30克/升
具體配方可由用戶根據要求的防水指標通過實驗自行調節而確定。
2．工藝流程：
織物 → 二浸二軋（軋余率 70-80%）→ 紅外線預烘或熱風烘干→ 焙烘（拉幅160-200℃×60-20 秒，或焙烘機上單獨焙烘：140-150℃x 5-3 分鐘）→ 成品。
|
