針對這種涼感的面料，我們也有科學的評判標準，其中主要的考核指標就是接觸涼感系數。
接觸涼感系數是什么？

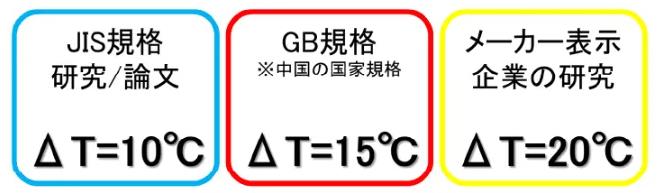

接觸涼感系數也就是面料的涼感值，通常用Q-max值表示，是通過傳感器與樣品(測試對象)接觸來測量的，Q-max值是接觸瞬間熱量流失的最大值，單位為J/(cm2·s)或W/cm2，其數值越大代表可帶走的熱量越多，就會感覺越涼。此時重要的測試條件是ΔT（°C）=傳感器溫度（°C）-樣品溫度（°C）。設定值通常有“ΔT=10°C“、“ΔT=15°C“、“ΔT=20°C“。
評判的標準是什么？
前幾年，國際上沒有相關涼感紡織品的測試及評定標準時，在紡織品的國際貿易中，關于涼感紡織品的測試評定標準都是按照日標JIS L 1927執行的。該標準規定，測試溫差為ΔT=10°C，Q-max值≥0.10時，面料即具有涼感功能。
之后，我國發布了自己的國家標準GB/T 35263-2017《紡織品 接觸瞬間涼感性能的檢測和評價》，與日標JIS L 1927不同，國標GB/T 35263-201規定紡織物的Q-max值≥0.15時視為具有接觸涼感性能，這其實是因為測試條件ΔT不一樣，得出來的涼感值就不一樣，國標的測試溫差是ΔT=15°C。所以，大家看商品涼感系數時，要注意是按照哪個標準執行的，以免被商家的數字游戲套路。
日標JIS L 1927《纖維制品的接觸冷感性評價方法》

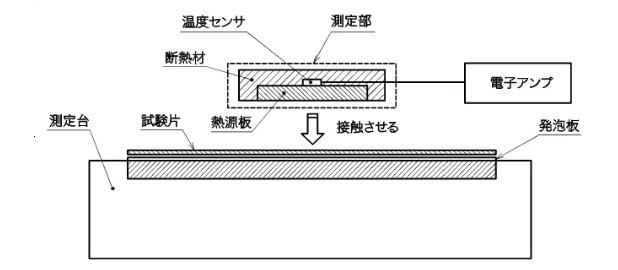

涼感紡織品的概念最早出現于日本，其出發的初衷就是為了減少夏天人們對空調的依賴，從而減緩地球變暖的趨勢。主要測試聲稱觸感涼爽的襯衫、運動服、內衣和床上用品的面料。測試儀器示意圖見下圖。
試驗準備：五塊尺寸為150mmx150mm的試樣。
試驗步驟：
1、將試樣鋪在測量臺上，測試表面朝上。 此時，測量臺和試件保持在20°C，并與室溫保持相同的溫度。
2、對帶有溫度傳感器的熱源板進行加熱，使與試件的溫差正好為10.0°C（ΔT = 10°C）。
3、熱源板調整至30.0°C。立即將 30.0°C 的熱源板放在試件上。
熱源板的溫降由溫度傳感器和電子放大器檢測并轉換為熱通量。
熱通量是通過對傳熱進行微分并將其通過臨時延遲元件濾波器而獲得的，該熱通量的最大值定義為 qmax。
計算結果：5塊式樣qmax 的平均值。
日標評價（ΔT=10℃）：
|
評估
|
q max（W/cm2）
|
|
數值
|
0.100以上
|
國標GB/T 35263-2017《紡織品 接觸瞬間涼感性能的檢測和評價》

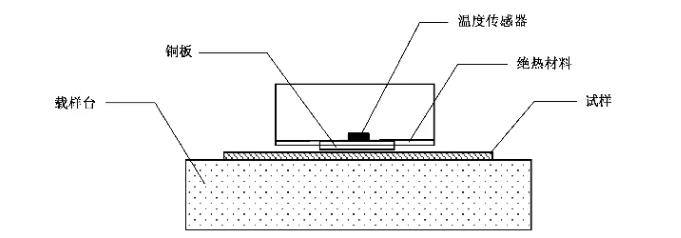

我國首個關于紡織品涼感性能檢測和評價的標準GB/T 35263-2017《紡織品 接觸瞬間涼感性能的檢測和評價》標準中，規定了紡織品與皮膚接觸瞬間涼感性能的檢測與評價方法，適用于各類織物及其制品。測試原理是在規定的試驗環境條件下，將溫度高于試樣的熱檢測板與試樣接觸，測定熱檢測板溫度隨時間的變化，并計算其接觸涼感系數（Q-max），由此可表征試樣的接觸瞬間涼感性能。測試儀器示意圖見下圖。
試驗準備：五塊尺寸為200mmx200mm的試樣。
試驗步驟：
a、設置載樣臺溫度為(20士0.5)℃,將試樣平鋪于載樣臺上,接觸皮膚的織物面朝上。
b、設置熱檢測板的溫度為(35士0.5)℃,與載樣臺的溫差(AT)為15℃,如采用其他溫度,需在報告中注明。
c、待熱檢測板的溫度達到8.2中設置溫度并保持穩定后,將熱檢測板熱源切斷并迅速垂直放置于試樣上,使銅板表面與織物接觸。記錄測得的qmax，結果保留至小數點后3位,單位為焦耳每平方厘米秒[J/(cm²·s)]。
d、按8.1~8.3的步驟測定其他所有試樣。
注:測試時間一般在10s內。
計算結果：計算五塊試樣Q-max的平均值，結果按GB/T 8170修約至兩位小數。
國標評價（ΔT=15℃）：
|
q max/[J/（cm2.s）]
|
評價
|
|
≥0.15
|
具有接觸瞬間涼感性能
|
需要注意，涼感值只是衡量面料涼感性能的一個指標，實際的涼感感受還可能受到環境溫度、濕度、個人體質以及面料與皮膚接觸面積等多種因素的影響。
如何實現涼感效果？
要讓面料實現涼感主要通過以下這兩種途徑:
1、涼感纖維
在纖維的紡絲液中加入導熱性能好的一些物質，例如我們說的玉石纖維，就是在纖維紡絲液中加入了玉石或云母等礦物質的納米狀粉末，利用這些礦物質導熱性能好又吸熱慢的特性，從而使得纖維具有涼感的功能。在保暖紡織品中提到的相變調溫纖維也可以用來制作涼感紡織品，因為相變物質不但在低溫下會通過相變來產生放熱反應而使紡織品具有保暖功能，還可以在高溫環境下通過逆相變來產生吸熱反應而使紡織品具有涼感功能。
2、涼感整理
涼感整理主要是利用涼感整理劑易揮發性，或遇水發生吸熱反應的特點，使得紡織品接觸皮膚后因為整理劑的揮發而帶走表皮的熱量，或因為整理劑與表皮的汗液發生吸熱反應而使皮膚表面溫度降低，常用的涼感整理劑如揮發性好的薄荷油、遇水發生吸熱反應的木糖醇等。
涼感整理劑T-802
潔爾爽研發的調溫（涼感）整理劑 T802（PCM 冷感相變微膠囊）是以高級烷烴為主要成份的自動調溫微膠囊，它的相變溫度為 28℃，當外界溫度達相變溫度時，整理劑發生相變，吸收或放出熱量以調節紡織面料溫度，給人以舒適感。調溫（涼感）整理劑 T802 對皮膚無刺激性，適用于內衣、床上用品等的紡織品整理，溫度適宜，令人感覺舒適。
在本公司實驗室條件下，依據GB/T 35263-2017測試，JLSUN®接觸瞬間涼感整理織物的接觸涼感系數qmax>0.18J/cm.s，高用量時可以達到0.30J/cm.s以上。
使用說明
1、工藝配方(以軋液率 70%為例)
|
調溫（涼感）整理劑T802
|
40-80克/升
|
|
固著劑SCJ-937
|
40-80克/升
|
2、工藝流程：
織物 → 漂染 → 烘干 → 浸軋調溫整理溶液(軋液率 60%-70%)→ 烘干
(80-120℃)→ 拉幅定型（150℃，30s）
檢測報告
